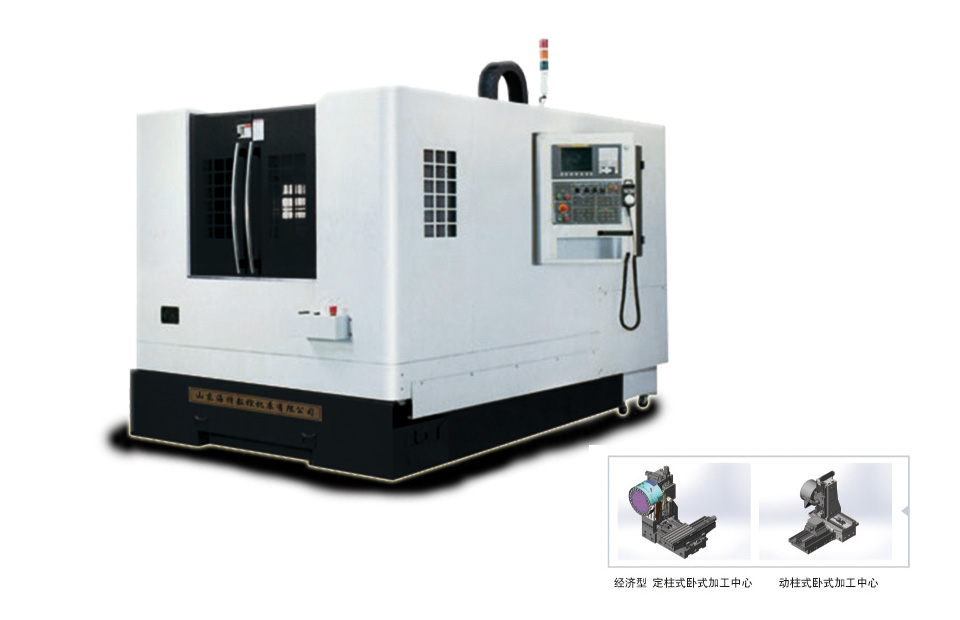

TH630臥式加工中心
TH630臥式加工中心
主要性能特點：
TH630臥式加工中心可用于航天航空，汽車、內燃機、家電、通用機械的精密加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、三維曲面等多工序加工，具有在一次裝夾中完成箱體孔系和平面加工的良好性能，還特別適合于箱體孔的調頭鏜孔加工，機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。
機床底座、立柱、主軸箱體、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。寬實的機床底座，加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
主要結構
該機床兩種結構一種為單立柱固定,工作臺移動結構。一種為立柱移動，工作臺固定，由床身、立柱、工作臺、底座、機頭組成，主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
主要配置
1.控制系統：日本發那科控制系統。
2.主軸電機：日本發那科伺服主軸電機。
3.X、Y、Z、B軸驅動電機：日本發那科
4.X、Y、Z、B軸伺服驅動器：日本發那科（Z軸含抱閘）
5.主軸：臺灣健椿隆6000rpm主軸。
6.絲桿：臺灣律庭精密級滾珠絲桿，C3級。
7.線軌：臺灣上銀滾柱線軌
8.常州國鼎增壓缸。
9.臺灣圣杰圓盤刀庫
10. 日本NSK軸承，P4級。
11. 電柜熱交換恒溫系統。
12. 手持式電子手脈。
13. 聯軸器
14. 海特光機
15. 雙油泵自動潤滑及潤滑報警裝置。
16. 選配為國產或臺灣回轉工作臺
主要參數：
| 型號 | 單位 | TH630 |
| 工作臺尺寸 | mm | 630×630 |
| 工作臺分度 | 1° | |
| 最大承重 | Kg | 1000kg |
| 工作臺T型槽 | 5/20/100 | |
| X/Y/Z軸行程 | mm | 1000*800*700 |
| 主軸中心線至工作臺面距離 | mm | 100-900 |
| 主軸轉速 | rpm | 4000/6000 |
| 主軸錐度 | BT50 | |
| X，Y，Z軸快速位移 | m/min | 15/15/12 |
| 切削進給 | mm | 1-6000 |
| 最小輸入單位 | mm | 0.001 |
| 主軸伺服電機 | Kw | 15/18.5 |
| X Y Z向伺服電機 | N.m | 18/28/28 |
| B伺服電機 | N.m | 11 |
| 定位精度 | mm | +0.005 |
| 重復精度 | mm | +0.003 |
| 凈重 | Kg | 10000 |
主要性能：
1.分體鍵盤控制：簡潔、方便、易學的分體鍵盤操作，用戶能很快靈活掌握設備的使用方法，獨立性更強。
2.智能加工越界保護功能：防止由于設計版面超過加工幅度引起的機械碰撞現象。
3.吸塵、吸附裝置：吸塵系統可在加工過程中吸走木屑及碎添，保持工作臺清潔變相的對設備進行了保養；吸附系統代替了以往機械式的板材固定，提高了加工以外的板材裝卸時間。
4. 智能加工速度控制：可分別控制加工速度，真正提高加工效率，處長刀具壽命、提高成品率。
5.先進的文件預處理功能，幫助用戶及時糾正加工文件中的錯誤，并能良好兼容國內、國外多種軟件生成的加工代碼。
6.先進的三維曲線預測算法，折線平穩，確保曲線運行速度和精度。
7. 基于平臺的嵌入式數控系統，無限升級擴展功能。軟硬件同步的抗干擾設計，確保系統時間可靠運行。
8.具有斷點、斷電續雕功能，具備回原點自動糾錯功能，有效的保證在長時間工作時的加工精度。
9.整機采用鋼結構無縫焊接，鋼性強，不變形；日本發那科伺服電機，扭矩大且擁有完善的安全系統。
安裝條件
a、溫度
運行溫度： 常溫20±20℃
保管搬運時： -30℃～50℃
b、濕度
連續： 75%以下（不結露）
短時間： 95%以下（不結露）
c、安裝場所條件
1.不受外部振動影響。
2.不受腐蝕性氣體影響。
3.避免陽光直射機床。
4.避免直接接觸外界風、氣及調溫的冷、熱風。
5.機床附近避免設置暖氣等熱源。
6.減少塵埃（避開鑄件、焊接、鈑金車間等）。
7.避免漏水、浸水。
8.避免電氣噪音。
d、機床電源：3φ AC380V ±10% ～ +10% 50HZ±1HZ。
可選配件清單 |
||
|---|---|---|
| 序號 | 名稱 | 生產廠家 |
| 1. | 伺服數控系統 | 臺灣新代、西門子 |
| 2. | 伺服電機及驅動器 | 臺灣新代、西門子 |
| 3. | 高速主軸 | 臺灣健椿隆 |
| 4. | 螺旋排屑器 | 國產 |
| 5. | 鏈板式排屑器 | 國產 |
| 6. | 中心出水水泵 | 臺灣華樂士 |
| 7. | 立臥兩用數控分度盤 | 臺灣旭陽 |
